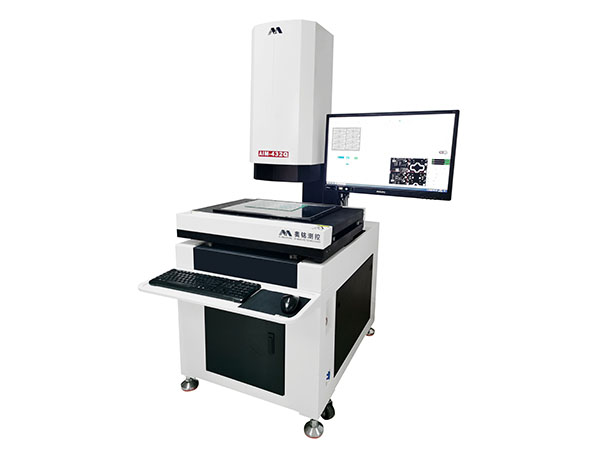

AIM-Q系列智能快速测量仪

仪器特点

1、精准闪测，一触即发；
2、大口径高景深，实现全视野范围成像清晰，无畸变；
3、自动图像匹配功能，测量工件可任意摆放，无需定位夹具，无需焦点4、调节，无需载物台手动操作；
5、可实现测量工件多个位置测量，增加测量尺寸，也不会多耗费测量时间； 6、多个工件可同时一并测量，无需每个工件单次测量；
7、操作简单，可快速完成所有测量过程，并输出测量结果；
8、2秒内图像聚焦清晰，重复聚焦一致性高，零失误；
9、测量精准，测量结果不会因人而异；
10、测量过程无需平台运动，有效防止产品位移造成的测量误差；
11、防震台设计，一体式结构，保证仪器的刚性；
12、人体工程学设计，让测量员有舒适的测量空间；
13、测量结果可自动保存到主机；

技术参数

机台型号	AIM-432Q	AIM-542Q
(X/Y/Z)量测行程	400300200	500400200
全机尺寸(mm)	700X1130X1662	860X1222X1680
机台承重量	30Kg	30Kg
CCD	2000W超高分辨率工业相机
镜头	双侧远心大视野光学镜头
测量范围	单视野：8657，广视野：400300
量测系统	IVT-VISION
光学尺分辨率	0.001mm
X/Y量测精度	(3+L/100)um
重复性	3um
电源供给	220V+10% 50/60Hz
适合环境	温度20-25摄氏度，湿度50%-60%

仪器配置

序号	说明	名称		规格型号	数量	备注
1	主机	1	主机	一体式机身及底座（大理石基体）	1
		2	相机系统	2000万工业超高清相机	1
		3	镜头	定制双远心大视野光学镜头	1
		4	马达	松下三轴伺服马达及驱动器	3
		5	导轨	HIWIN H级高精度导轨	3
		6	丝杆	TBI静音研磨丝杆	3
		7	控制器	AI专用测量控制器	1
		8	背灯源	绿色平行远心光源	1
		9	表面灯源	表面同轴光+表面环形光源	2
2	计算机系统	1	计算机	品牌电脑	1
3	软件系统	1	基本软件	IVT-VISION专用测量软件	1

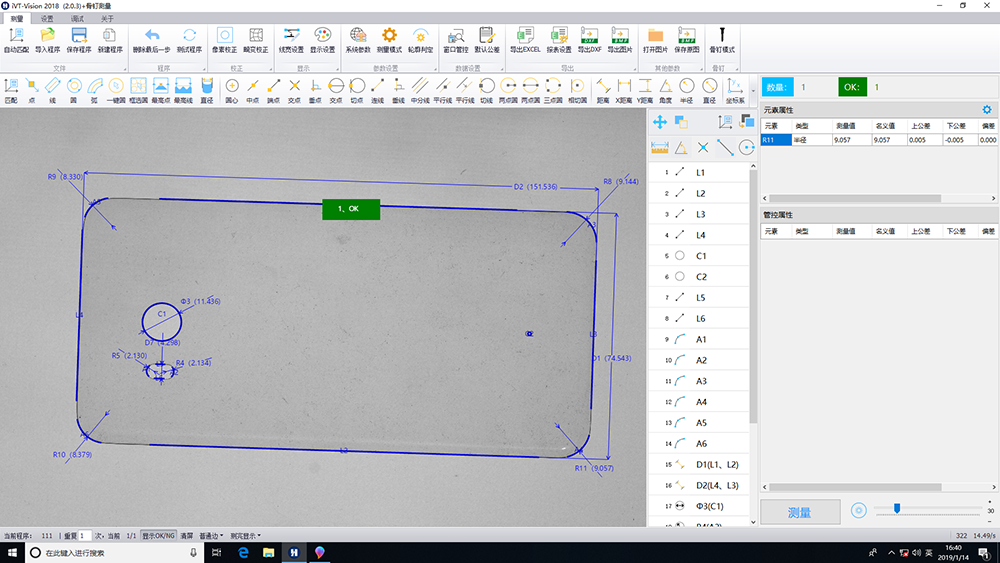

专用测量软件

一、用户程序：
自动匹配工件，任意放置，一键测量。可自动搜索匹配并调出用户程序。可框选建立匹配、多个位置框选组合建立匹配、用测量元素建立匹配、可导入CAD建立匹配。可建立程序组，实现工件多个面翻面测量。
二、全面的测量元素：
点、最高点、线、最高线、圆（中心坐标，半径、直径、真圆度、周长、面积，最大半径、最小半径）、弧、矩形（中心坐标，长、宽、周长、面积）、椭圆（中心坐标，长轴、短轴、周长、面积）、键槽（中心坐标，长、宽、周长、面积）、导入CAD轮廓扫描比对、轮廓PV、面积对比、圆柱直径、密封圈（通过周长计算半径、密封圈最大半径、最小半径、厚度）、测量结果再计算（最大值、最小值、平均值、求和）、二维码识别、条码识别。
三、标注：
距离、X距离、Y距离、半径、直径、角度；
四、形状误差评定：
直线度、圆度。
五、位置误差评定：
平行度、垂直度、对称度、同心度、位置度。
六、坐标系转换
笛卡尔坐标（X，Y）与极坐标（R，θ）可方便选择。可即时转换测量值的基本单位mm、inch、mil。坐标平移、坐标旋转，建立工件坐标系。
七、测数据
可以自定义EXCEL模板，可以指定输出单元格。软件自带CPK模板，可以计算Mean、Maximum、Minimum、Cp、Cpkl、Cpku、Cpk
八、其他
1、软件语言：多国语言可选，语言包开放，可定义翻译修改。
2、图像和绘图区共用，所见即所得，可自定义：颜色、线宽、字体大小、背景颜色。 3、对焦辅助、灯光辅助功能，减少人为误差。
4、合格/不合格（OK/NG），并报警提示，可语音输出：OK、NG。
5、可快速扫描轮廓，并导出到CAD
6、可选配IO卡，外触发测量并OK NG 信号输出。
九、特殊定制功能：
1、客制化输出报表
2、图像扫码功能
3、SPC数据分析功能
4、特殊功能及要求接受定制
